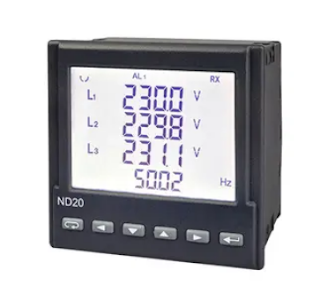

One Phase Power Meter PCE-ND20

Power Meter Satu Fasa PCE-ND20

Deskripsi:

Pengukur daya built-in PCE-ND20 mengukur semua parameter jaringan 3 fasa. Pengukuran arus dapat dilakukan dengan alat pengukur daya built-in 3-fasa dan langsung. Namun, juga memungkinkan untuk mengukur arus tinggi melalui transduser. Pengukuran tegangan terjadi langsung hingga 480 V (fasa ke fasa). PCE-ND20 hanya cocok untuk pengoperasian di jaringan 3 fasa. Semua parameter yang diukur ditunjukkan oleh PCE-ND20 pada layar besar yang terang. Pengguna dapat menelusuri parameter melalui tombol panel depan dan membuat semua pengaturan yang relevan untuk pengukuran dengan alat ini. Pasokan tegangan ke layar adalah melalui sambungan terpisah dari indikator daya. PCE-ND20 memiliki relai alarm yang dapat diatur secara bebas oleh pengguna. Selain itu, pengukur daya memiliki output analog 4 - 20-mA yang dapat diprogram. Melalui antarmuka Modbus RTU, semua parameter yang diukur dapat diintegrasikan ke dalam jaringan Modbus dengan alat ini. PCE-ND20 memiliki tingkat perlindungan IP67. PCE-ND20 dipasang di switchboard.

Fitur:

- Pengukuran U, I, F, P, Q, S, PF - Pasokan melalui pengukuran tegangan - Fungsi alarm - Deteksi urutan fase yang salah - Keluaran impuls dari energi aktif - Catu daya terpisah - Perlindungan IP65 di bagian depan - Layar LCD 3,5" yang menyala - Instalasi mudah - Antarmuka Modbus RS485/span>

Spesifikasi Teknis:

Parameter Pengukuran	Area Tampilan	Rentang Pengukuran	Akurasi
1 A (Electricity in)	0.00 ~ 1500 A	0.005 ~ 1.2 A AC	± 0.2% dari rentang pengukuran
5 A (Electricity in)	0.00 ~ 60000 A	0.025 ~ 6 A AC	± 0.2% dari rentang pengukuran
57.7 V (Voltage LN)	0.0 ~ 1.012 MV	195 ~ 253 V AC	± 0.2% dari pembacaan
230 V (Voltage LN)	0.0 ~ 1.200 MV	246 ~ 300 V AC	± 0.2% dari pembacaan
100 V (Voltage LL)	0.0 ~ 1.752 MV	340 ~ 440 V	± 0.5% dari pembacaan
400 V (Voltage LL)	0.0 ~ 2.000 MV	425 ~ 520 V	± 0.5% dari pembacaan
Frekuensi	47.0 ~ 63.0 Hz	47.0 ~ 63.0 Hz	± 0.2% dari pembacaan
Wealth	-9999 ~ 9999 MW	-1.52 kW ~ 1.52 kW	± 0.5% dari rentang pengukuran
Daya reaktif	-9999 ~ 9999 Mvar	-1.52 ~ 1.52 Mvar	± 0.5% dari rentang pengukuran
Daya semu	0.00 VA ~ 9999 MVA	1.0 VA ~ 1.52 VA	± 0.5% dari rentang pengukuran
Faktor daya PF	-1 ~ 1	-1 ~ 1	± 1% dari rentang pengukuran
Tan φ	-1.2 ~ 1.2	-1.2 ~ 1.2	± 1% dari rentang pengukuran
Cos φ	-1 ~ 1	-1 ~ 1	± 1% dari rentang pengukuran
Φ	-180 ~ 180°	-180 ~ 180°	± 0.5% dari rentang pengukuran
Energi terserap dan tersalurkan	0 ~ 99.999.999 kWh	N/A	± 0.5 v. rentang pengukuran
THD	0 ~ 100%	N/A	± 5% dari rentang pengukuran

Spesifikasi Umum:

Output relai	1 output, max. 250V AC / 0.5 A
Output analog	1 programmable output, 0/4 ~ 40-mA
Output pulsa	O / C (NPN), class A tergantung EN62053-31, tegangan = 18 ~ 27V, arus = 10 ~ 27-mA
Antarmuka RS485	Modbus RTU RTU 8N2 / 8E1 / 8 O1 / (n1), Baud rate 4800/9600/19200/38400 bit/s
Layar	LCD 3.5" Monokrom, bercahaya
Catu daya (dapat dipilih)	20 ~ 40V AC / 20 ~ 60V DC 85 ~ 253V AC / 90 ~ 300V DC
Kondisi lingkungan pengoperasian	-20 ~ 55°C / -4 ~ 131°F, 25 ~ 95% RH
Kondisi lingkungan penyimpanan	-30 ~ 70°C / -22 ~ 158°F, non-kondensasi
Standar	EN 61010-1
Dimensi	96 x 96 x 77 mm / 3.8 x 3.8 x 3 in
Cutout kontrol panel	92 x 92 mm / 3.6 x 3.6 in
Bobot	± 300 g / < 1 lb
Indeks proteksi	IP65

Item Standar Pengiriman:

Nama Item	Jumlah
PCE-ND20 One Phase Power Meter	1 unit
Terminal Koneksi	1 Set
Material Mounting	1 pc
Buku Panduan Penggunaan	1 ea

Aksesori Opsional:

Tipe Aksesori	Nama Aksesori
PCE-TGH920	Table Housing PCE-TGH920

Unduhan:

Nama File	Link Unduh
Datasheet	Unduh di sini
Buku Panduan Penggunaan	Unduh di sini
